Les panneaux solaires thermiques représentent aujourd’hui une solution énergétique performante pour réduire significativement la consommation d’énergie des bâtiments résidentiels et tertiaires. Cette technologie, qui exploite directement la chaleur du rayonnement solaire, permet d’atteindre des rendements énergétiques supérieurs à 70% dans des conditions optimales d’utilisation. Contrairement aux idées reçues, ces systèmes s’avèrent particulièrement efficaces même sous nos latitudes, où l’ensoleillement moyen permet de couvrir entre 50% et 80% des besoins en eau chaude sanitaire d’un foyer. L’optimisation croissante des matériaux et des technologies de régulation transforme progressivement le paysage énergétique domestique, offrant une alternative crédible aux énergies fossiles.

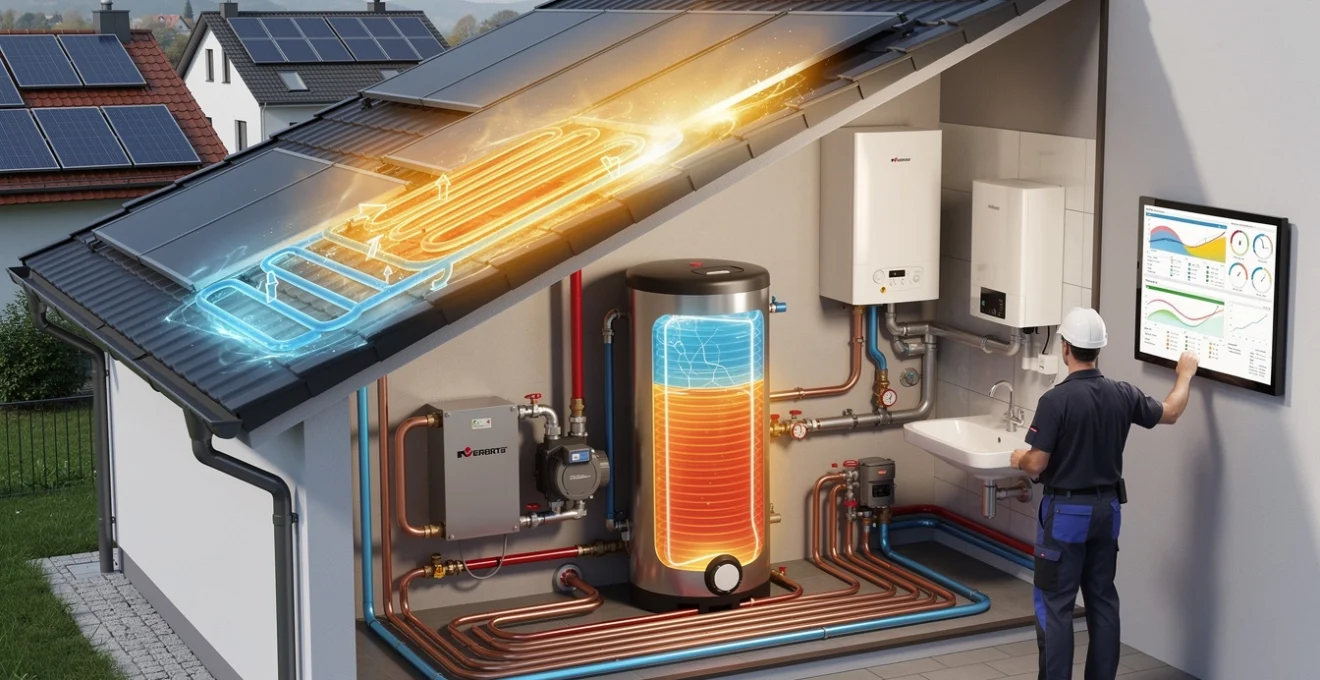

Fonctionnement technique des capteurs solaires thermiques à circulation forcée
Le principe de fonctionnement des capteurs solaires thermiques repose sur la conversion directe du rayonnement solaire en énergie thermique. Les systèmes à circulation forcée utilisent un circulateur électronique pour assurer la circulation du fluide caloporteur dans le circuit primaire, garantissant ainsi un transfert optimal de la chaleur captée vers le système de stockage.
Coefficient d’absorption des revêtements sélectifs en oxyde de chrome
Les revêtements sélectifs constituent l’élément clé de l’efficacité des capteurs solaires thermiques. L’oxyde de chrome déposé par pulvérisation cathodique présente un coefficient d’absorption solaire α supérieur à 0,95 dans le spectre visible, tout en maintenant une émissivité thermique ε inférieure à 0,05 dans l’infrarouge lointain. Cette sélectivité spectrale permet de maximiser l’absorption du rayonnement solaire incident tout en minimisant les pertes par réémission thermique.
La technologie de dépôt sous vide garantit une adhérence optimale du revêtement sur le substrat métallique, généralement en cuivre ou en aluminium. Les tests de vieillissement accéléré selon la norme ISO 22975-3 démontrent une stabilité remarquable des propriétés optiques sur plus de 25 ans d’exposition.
Optimisation du fluide caloporteur glycol-eau dans les circuits fermés
Le choix du fluide caloporteur influence directement les performances thermiques et la durabilité de l’installation. Le mélange glycol-eau, avec une concentration massique de 40% à 50% en glycol propylène, offre une protection antigel efficace jusqu’à -28°C tout en préservant les propriétés de transfert thermique.
La viscosité cinématique du fluide caloporteur varie de 3,2 mm²/s à 20°C à 1,8 mm²/s à 60°C, permettant un débit optimal dans les circuits de petit diamètre. La capacité thermique massique du mélange atteint 3,8 kJ/kg·K, soit une valeur proche de celle de l’eau pure, garantissant un stockage efficace de l’énergie thermique transportée.
Performance des échangeurs à plaques brasées en acier inoxydable
Les échangeurs à plaques brasées constituent le cœur du transfert thermique entre le circuit primaire solaire et le circuit de stockage. Ces dispositifs, réalisés en acier inoxydable AISI 316L, présentent un coefficient d’échange thermique global U compris entre 3000 et 5000 W/m²·K selon la configuration hydraulique
Grâce à leur géométrie interne optimisée (cheminement en chevrons, micro-turbulences contrôlées), ils limitent les résistances thermiques de contact et permettent des écarts de température très faibles entre le fluide solaire et l’eau du ballon. En pratique, cela se traduit par des temps de charge réduits du ballon solaire et par une meilleure valorisation de chaque kilowattheure capté. Le choix d’un échangeur à plaques brasées dimensionné avec une surface spécifique de 0,2 à 0,3 m² par m² de capteurs permet généralement de maintenir un ΔT inférieur à 5 K entre les deux circuits, optimisant ainsi le rendement global de l’installation.
Régulation différentielle des circulateurs grundfos alpha2
La régulation différentielle joue un rôle central dans la limitation des consommations électriques et l’optimisation du transfert de chaleur. Les circulateurs à haut rendement, tels que les modèles Grundfos Alpha2, intègrent une électronique embarquée capable d’ajuster en continu la vitesse de rotation en fonction de la différence de température entre le capteur et le ballon solaire. Dès que l’écart de température paramétré (généralement 7 à 10 K) est atteint, le circulateur démarre et adapte son débit pour maximiser la récupération d’énergie tout en évitant les cycles courts.
Cette régulation différentielle permet de réduire la consommation électrique annuelle du circulateur à quelques dizaines de kilowattheures, soit l’équivalent d’une simple ampoule LED. En parallèle, la fonction auto-adapt des Alpha2 maintient une pression différentielle stable dans le réseau, limitant les bruits hydrauliques et les risques de cavitation dans les tuyauteries. Au final, vous bénéficiez d’un système solaire thermique à circulation forcée qui consomme très peu d’électricité pour faire circuler le fluide, tout en récupérant un maximum de chaleur gratuite.
Calcul du rendement énergétique selon la norme EN 12975-2
Pour comparer objectivement les performances des capteurs solaires thermiques, la norme européenne EN 12975-2 définit une méthodologie de test et de calcul du rendement énergétique. L’objectif est de fournir au concepteur et à l’utilisateur final des données fiables permettant de dimensionner correctement une installation et d’estimer les économies d’énergie réalisables sur l’eau chaude sanitaire et le chauffage. Les paramètres clés sont le coefficient optique η₀, les coefficients de pertes thermiques linéaires a₁ et quadratiques a₂, ainsi que la prise en compte de l’angle d’incidence du rayonnement solaire.
Méthodologie de mesure du coefficient optique η₀
Le coefficient optique η₀ représente l’efficacité maximale du capteur solaire thermique lorsque la différence de température entre le fluide et l’air extérieur est quasi nulle. Concrètement, il traduit la part du rayonnement solaire effectivement convertie en chaleur utile dans des conditions idéales. Selon la norme EN 12975-2, la mesure de η₀ s’effectue sur un banc d’essai extérieur ou en simulateur solaire, avec un flux lumineux contrôlé, un débit de fluide constant et une stabilisation thermique préalable du capteur.
Les capteurs plans vitrés performants affichent typiquement un coefficient optique compris entre 0,75 et 0,85, tandis que certains modèles à tubes sous vide peuvent dépasser 0,9 lorsque l’irradiance est perpendiculaire. Pour vous, ce chiffre est un indicateur simple : plus η₀ est élevé, plus le capteur convertit efficacement le rayonnement en énergie thermique lorsque les pertes sont faibles, par exemple au printemps ou en mi-saison. C’est un peu l’équivalent du rendement maximal d’un moteur, mesuré dans des conditions de laboratoire.
Évaluation des pertes thermiques linéaires a₁ et quadratiques a₂
En situation réelle, le capteur solaire thermique perd une partie de la chaleur accumulée vers l’extérieur par conduction, convection et rayonnement. La norme EN 12975-2 modélise ces pertes à l’aide de deux coefficients : a₁ (pertes linéaires, en W/m²·K) et a₂ (pertes quadratiques, en W/m²·K²). Ils sont déterminés par une série de mesures à différents écarts de température entre le fluide et l’air ambiant, puis par une régression linéaire et quadratique des données expérimentales.
Un capteur bien isolé présentera un a₁ faible (par exemple 2 à 4 W/m²·K) et un a₂ quasi nul, ce qui signifie que les pertes restent modérées même lorsque la température du fluide augmente. À l’inverse, un capteur non vitré destiné au chauffage de piscine peut avoir un a₁ supérieur à 8 W/m²·K, performant en été mais peu adapté aux périodes froides. Pour un particulier, comprendre ces coefficients permet de choisir une technologie cohérente avec le climat local : plus les hivers sont rigoureux, plus il est important de limiter les pertes thermiques.
Impact de l’angle d’incidence sur l’efficacité instantanée
Dans la pratique, le rayonnement solaire n’est pas toujours perpendiculaire à la surface du capteur. L’angle entre la direction des rayons et la normale au plan du capteur, appelé angle d’incidence, influence directement l’efficacité instantanée. Plus cet angle est élevé (rayons rasants), plus la lumière est réfléchie au lieu d’être absorbée. C’est un peu comme regarder la surface d’un lac : en plein midi, on voit le fond, mais au coucher du soleil, la surface devient très réfléchissante.
Les fabricants caractérisent cet effet à l’aide de la fonction d’angle d’incidence (IAM) qui corrige le rendement en fonction de la position du soleil. Les capteurs plans vitrés modernes intègrent des vitrages à faible teneur en fer et des traitements antireflets pour limiter ces pertes, tandis que les tubes sous vide profitent de leur géométrie cylindrique pour mieux capter le rayonnement sur une large plage d’angles. Lors du dimensionnement, l’inclinaison et l’orientation des capteurs sont optimisées pour maximiser la production annuelle, même si le rendement instantané varie au cours de la journée.
Analyse comparative des performances viessmann vitosol 200-FM vs wagner euro L20 AR
Pour illustrer l’application concrète de la norme EN 12975-2, prenons deux capteurs plans vitrés couramment cités dans la littérature technique : le Viessmann Vitosol 200-FM et le Wagner Euro L20 AR. Les fiches de certification Solar Keymark indiquent pour ces modèles des coefficients optiques η₀ supérieurs à 0,8, avec des pertes linéaires a₁ de l’ordre de 3 à 4 W/m²·K. À première vue, leurs performances brutes semblent assez proches, mais des différences apparaissent lorsqu’on analyse leur comportement à différents régimes de température.
Le Vitosol 200-FM, équipé d’un revêtement sélectif spécifique et d’un vitrage à transmission élevée, se distingue par un rendement légèrement supérieur pour des températures de fonctionnement modérées, typiques de la production d’ECS à 45–50°C. Le Wagner Euro L20 AR, pour sa part, présente un compromis intéressant entre coût et performance, particulièrement adapté aux installations résidentielles de petite à moyenne taille. Dans une maison bien isolée, l’écart de production annuelle entre ces deux références se situe souvent en dessous de 5 %, à condition que l’orientation et la surface installée soient comparables. Le choix final dépendra donc autant des contraintes budgétaires que de la stratégie énergétique globale du projet.
Dimensionnement optimal des installations solaires thermiques résidentielles
Un dimensionnement rigoureux des panneaux solaires thermiques est indispensable pour réduire efficacement la consommation énergétique sans surinvestir dans une surface de capteurs inutilement élevée. L’objectif est de trouver le bon équilibre entre couverture solaire des besoins en eau chaude sanitaire (ECS) et éventuellement du chauffage, tout en limitant les risques de surchauffe estivale. Pour y parvenir, on s’appuie sur la consommation annuelle d’ECS, les besoins de chauffage, la localisation géographique, ainsi que sur les caractéristiques des capteurs et du ballon de stockage.
Calcul de la surface de captage selon les besoins ECS et chauffage
En résidentiel, la règle de base pour l’ECS consiste à prévoir entre 1 et 1,5 m² de capteur planaire par personne, avec une surface légèrement plus importante dans les régions moins ensoleillées. Pour un foyer de quatre personnes, une installation de 4 à 6 m² de capteurs permet généralement de couvrir 50 à 70 % des besoins annuels en eau chaude. Lorsque les panneaux solaires thermiques sont également utilisés pour l’appoint chauffage (système solaire combiné), la surface totale peut s’élever à 8–15 m², en fonction du niveau d’isolation du logement et du système d’émission (plancher chauffant basse température ou radiateurs classiques).
L’Ademe recommande, à titre indicatif, environ 1 m² de capteurs pour 10 m² de surface habitable chauffée en rénovation, et 0,7 m² pour 10 m² en construction neuve bien isolée. Ces valeurs doivent toutefois être affinées par un calcul horaire ou mensuel prenant en compte les données climatiques locales et le profil de consommation. Vous voyez ainsi que surdimensionner les capteurs ne signifie pas forcément « plus d’économies » : au-delà d’un certain seuil, une partie de la chaleur produite ne pourra plus être valorisée, notamment en été.
Volume de stockage des ballons solaires de 200L à 1000L
Le volume du ballon solaire est un autre paramètre clé du dimensionnement. Pour un simple chauffe-eau solaire individuel (CESI), on considère en général un volume de 50 à 70 L par m² de capteurs. Ainsi, un champ de 4 m² sera idéalement associé à un ballon de 200 à 300 L. Ce ratio permet de stocker suffisamment d’énergie pour couvrir les besoins journaliers sans provoquer de montées en température excessives dans le circuit solaire. Dans les systèmes solaires combinés, le volume de stockage peut atteindre 500, 800 voire 1000 L, car il doit à la fois assurer l’ECS et une fraction du chauffage.
Un ballon de grande capacité agit comme un « tampon thermique », comparable à une batterie pour l’électricité photovoltaïque : il lisse les apports solaires et permet de décaler la consommation de chaleur de quelques heures à plusieurs jours selon la saison. Toutefois, un volume trop important augmente les pertes statiques (déperditions par les parois) et l’encombrement dans le local technique. L’optimisation consiste donc à trouver un compromis entre autonomie thermique et compacité, en s’appuyant sur des ballons bien isolés (pertes inférieures à 1,5 kWh/24 h pour 300 L, par exemple).
Configuration des appoints électriques et gaz condensation
Même très performante, une installation solaire thermique ne couvre pas 100 % des besoins annuels, en particulier en hiver. Un système d’appoint est donc nécessaire pour garantir un confort continu. Deux configurations principales sont utilisées : l’appoint électrique intégré au ballon solaire et l’appoint via une chaudière gaz à condensation. Dans le premier cas, une résistance électrique, pilotée par un thermostat, prend le relais lorsque la température du ballon descend en dessous d’un seuil défini (souvent 45–50°C). Cette solution est simple à installer, mais moins intéressante si votre électricité est fortement carbonée ou coûteuse.
Dans le second cas, la chaudière gaz condensation est raccordée sur un échangeur dédié du ballon ou sur le circuit de chauffage, en mode bi-énergie. Elle ne fonctionne que lorsque l’apport solaire est insuffisant, ce qui réduit sa consommation annuelle de gaz de 30 à 60 % selon le climat et la taille de l’installation. Cette configuration est particulièrement pertinente pour les logements déjà équipés d’un réseau de chauffage hydraulique. En combinant intelligemment solaire thermique et chaudière condensation, vous maximisez la part d’énergie renouvelable tout en conservant une sécurité d’approvisionnement en période froide.
Intégration architecturale sur toitures inclinées et terrasses
L’intégration architecturale des panneaux solaires thermiques joue un rôle croissant, tant pour des raisons esthétiques que réglementaires. Sur toiture inclinée, deux grandes approches coexistent : l’intégration en surimposition, où les capteurs sont fixés sur la couverture existante (tuiles, ardoises), et l’intégration au bâti, où les capteurs remplacent une partie de la couverture. La surimposition est généralement plus simple à mettre en œuvre, limite les risques d’infiltration et facilite les interventions de maintenance. L’intégration au bâti, quant à elle, offre une finition plus discrète et peut contribuer à la protection de la toiture.
Sur les toitures terrasses, les capteurs sont le plus souvent posés sur des châssis inclinés, lestés ou fixés mécaniquement, avec un angle compris entre 30 et 45° orienté plein sud. Cette configuration permet d’optimiser l’orientation indépendamment de celle du bâtiment, mais impose de bien gérer les ombres portées entre rangées de capteurs. Dans tous les cas, le respect du Plan Local d’Urbanisme (PLU) et la réalisation d’une déclaration préalable de travaux sont nécessaires. En anticipant ces aspects architecturaux dès la phase de conception, vous obtenez une installation solaire thermique à la fois performante, durable et bien intégrée à votre habitat.
Systèmes de monitoring et pilotage intelligent des installations
Le suivi en temps réel des installations solaires thermiques est devenu un levier majeur pour optimiser les économies d’énergie et détecter rapidement les dysfonctionnements. Les régulations modernes intègrent des interfaces de monitoring qui enregistrent les températures, les débits et les quantités d’énergie transférées vers le ballon. Ces données, accessibles via écran mural, application mobile ou portail web, vous permettent de visualiser la production solaire quotidienne, mensuelle et annuelle, un peu comme le tableau de bord d’une voiture hybride qui affiche la part d’énergie électrique utilisée.
Les systèmes de pilotage intelligent peuvent également interagir avec d’autres équipements du logement, comme la chaudière, le plancher chauffant ou la domotique. Par exemple, il est possible de prioriser la charge du ballon solaire pendant les périodes de fort ensoleillement, puis de déclencher l’appoint uniquement en cas de besoin réel. Certains contrôleurs avancés intègrent des algorithmes prédictifs basés sur les prévisions météo : si une journée très ensoleillée est annoncée, la régulation peut volontairement laisser descendre légèrement la température du ballon la veille, afin de maximiser l’accumulation de chaleur gratuite le lendemain.
Analyse économique du retour sur investissement énergétique
Au-delà des performances techniques, la question du retour sur investissement des panneaux solaires thermiques est centrale pour la plupart des ménages. Le coût d’une installation résidentielle se situe généralement entre 4 000 et 7 000 € pour un CESI, et entre 9 000 et 15 000 € pour un système solaire combiné, avant aides. En contrepartie, la production annuelle d’énergie utile peut atteindre 1 000 à 3 000 kWh pour l’ECS seule, et bien davantage lorsqu’une part du chauffage est couverte. En prenant en compte l’augmentation prévisible du prix des énergies fossiles, la période de retour sur investissement se situe souvent entre 8 et 15 ans.
Les aides publiques – MaPrimeRénov’, prime CEE, TVA réduite, éco-prêt à taux zéro – réduisent sensiblement l’investissement initial, ce qui améliore encore la rentabilité. Dans certaines régions, des subventions locales complètent le dispositif national, ramenant parfois le reste à charge à moins de 50 % du coût total. Vous devez toutefois considérer l’analyse économique sur la durée de vie complète du système (25 à 30 ans), en intégrant les coûts de maintenance et de renouvellement partiel (circulateur, fluide caloporteur). Sur cette période, le bilan énergétique est très largement positif : plusieurs dizaines de milliers de kWh d’énergie fossile évités et une facture énergétique durablement allégée.
Maintenance préventive et diagnostic des dysfonctionnements thermiques
Pour garantir la performance et la longévité de votre installation solaire thermique, une maintenance préventive régulière est indispensable. Un contrôle annuel assuré par un professionnel qualifié permet de vérifier l’état du fluide caloporteur (pH, point de congélation, transparence), la pression dans le circuit primaire, le bon fonctionnement du circulateur et des organes de sécurité (soupape, vase d’expansion). Un simple nettoyage visuel des capteurs et le dégagement des éventuels obstacles (feuilles, branches) suffisent souvent à maintenir l’absorption solaire à son niveau optimal.
En cas de baisse anormale de production ou de surchauffes répétées, le diagnostic des dysfonctionnements thermiques s’appuie à la fois sur les relevés du système de monitoring et sur des mesures ponctuelles (températures en différents points, contrôle des débits). Les problèmes les plus courants sont les bulles d’air dans le circuit, les fuites de fluide, un circulateur défaillant ou un régulateur mal paramétré. Heureusement, ces interventions restent généralement simples et peu coûteuses si elles sont traitées à temps. En combinant une conception soignée, un pilotage intelligent et une maintenance préventive, les panneaux solaires thermiques peuvent réduire durablement votre consommation énergétique tout en offrant un confort thermique stable et écologique.
